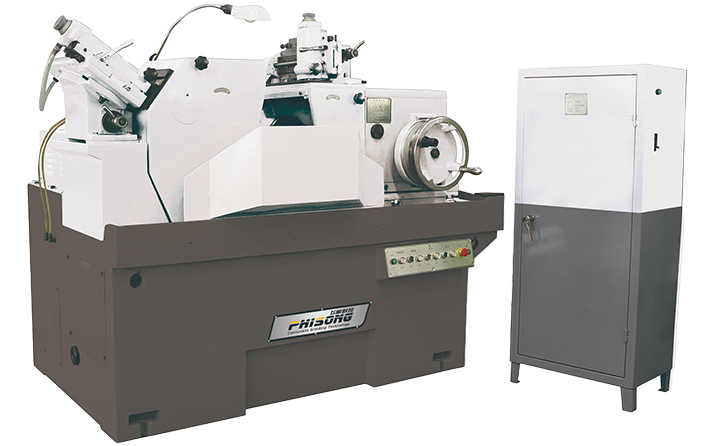

M1080B無心磨床
中小型精密無心磨床系列
中小型精密無心磨床系列
80
最大磨削直徑
P500×150×305
砂輪規格
PSA300×150×127
導輪規格
0.0025
主進給最小進給量
性能

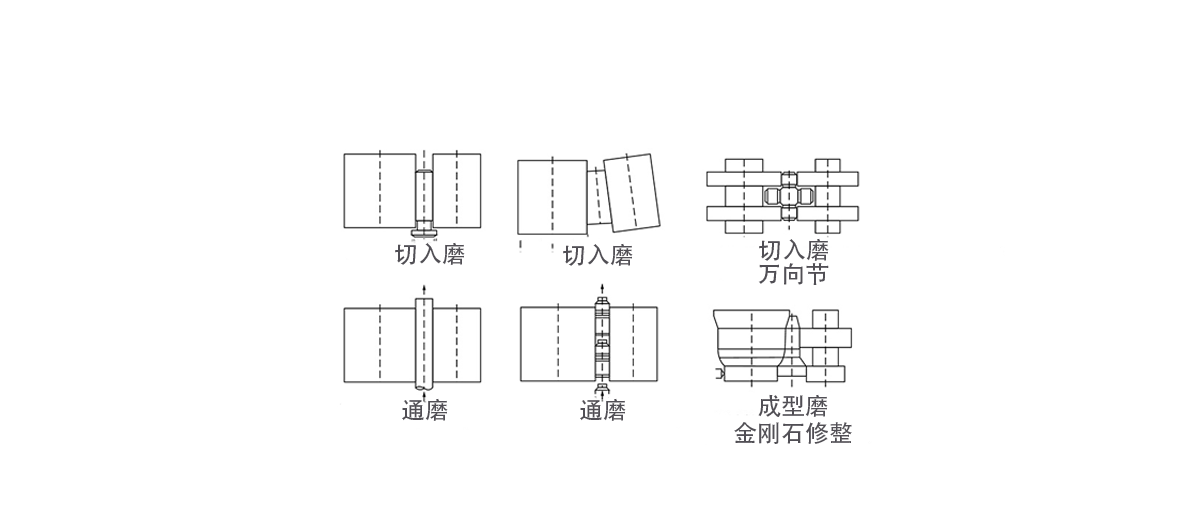

性能：
通磨:主要用來對各種圈類、軸類零件的圓柱面進行通過式磨削。
切入磨:對各種階梯、錐形和圓柱體旋轉面進行手動切入式削。
數控系統和軟件
SIEMENS數控系統
西門子
FANUC數控系統
發那科
MITSUBISHI數控系統
三菱
影片
規格參數
產品型號
M1080B
切入磨削
磨削直徑
5-80mm
最大磨削長度
140mm
通磨
磨削直徑
5-80mm
磨削輪規格
P500×150×305mm
導輪規格
PSA300×150×127mm
磨削輪轉速
1300r/min
導輪轉速
10-200r/min
導輪回轉角度
垂直平面內
-2°～+5°
水平平面內
0°～+3°
進給機構手輪上分度盤每轉一格進給量
0.0025mm
兩砂輪中心連線至托架底面高
210mm
機床總功率
磨削輪電動機
15KW
導輪電動機
1.5KW
機床引接電源
3N 380V 50HZ
機床外形尺寸(長×寬×高)
1950×1580×1485mm
機床重量
約3500Kg
工作精度(標準棒料)
圓度
0.002mm
圓柱度
0.003mm
粗糙度
Ra0.32μm
