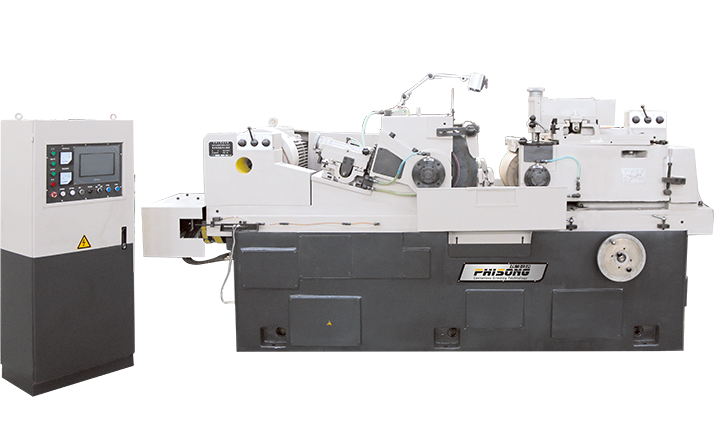

MK11250寬砂輪無心磨床
大型寬砂輪無心磨床系列
大型寬砂輪無心磨床系列
250
最大磨削直徑
P600×600×305
砂輪規格
P350×600×203
導輪規格
0.001
主進給最小進給量
性能
通磨
對各種圓柱體零件，環形零件及長棒料進行通加工
切入磨
對圓錐小于1:20的圓錐體和各種成形回轉體零件的切入磨削加工
自動化
數控系統和軟件
SIEMENS數控系統
西門子
FANUC數控系統
發那科
MITSUBISHI數控系統
三菱
影片
規格參數
產品型號
MK11250
切入磨削
磨削直徑
10-250mm
通磨
磨削直徑
10-250mm
磨削輪規格
P600x600x305mm
導輪規格
P350x600x203mm
磨削輪轉速
1110r/min
導輪轉速(無極)
10-200r/min
導輪架回轉角度
垂直面內
-2°~ +4°
水平面內
0°~+3°
磨削輪最小進給量
0.001mm
導輪架最小進給量
0.01mm
磨削輪修整器刻度盤每轉過一格進給量
0.01mm
導輪修整器刻度盤每轉過一格進給量
0.01mm
兩砂輪中心連線至托架底面高
335mm
機床總功率
砂輪輪電動機
45KW
導輪電動機
3KW
機床引接電源
3N 50HZ 380V
機床外形尺寸(長x寬x高)
3700x1850x1820mm
機床重量
約11000Kg
工作精度(標準棒料)
圓度
0.002mm
圓柱度
0.005mm
粗糙度
Ra.32μm
