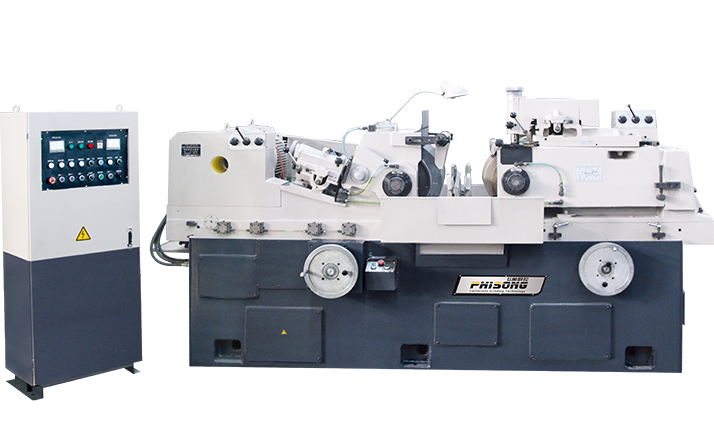

M11200寬砂輪無心磨床
大型寬砂輪無心磨床系列
大型寬砂輪無心磨床系列
200
最大磨削直徑
P500×600×305
砂輪規格
P350×600×203
導輪規格
0.002
主進給最小進給量
性能
性能:本機床為寬砂輪無心磨床，主要用來磨削直徑為10~200mm的各種軸承外圈表面以及相類似的其它各種等直徑零件的外表面。
機床又具有自動切入機構及機械手的液壓和電氣控制系統，因此配備必要的機 械手上下料裝置和其它專用裝置后，機床也可作切入成形磨削。
數控系統和軟件
SIEMENS數控系統
西門子
FANUC數控系統
發那科
MITSUBISHI數控系統
三菱
影片
規格參數
產品型號
M11200
切入磨削
磨削直徑
10-200mm
通磨
磨削直徑
10-200mm

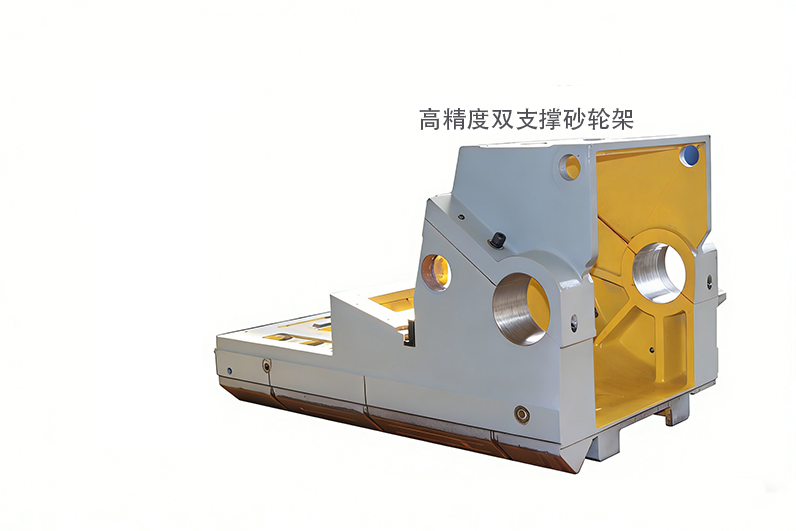

磨削輪規格
P500x600x305mm

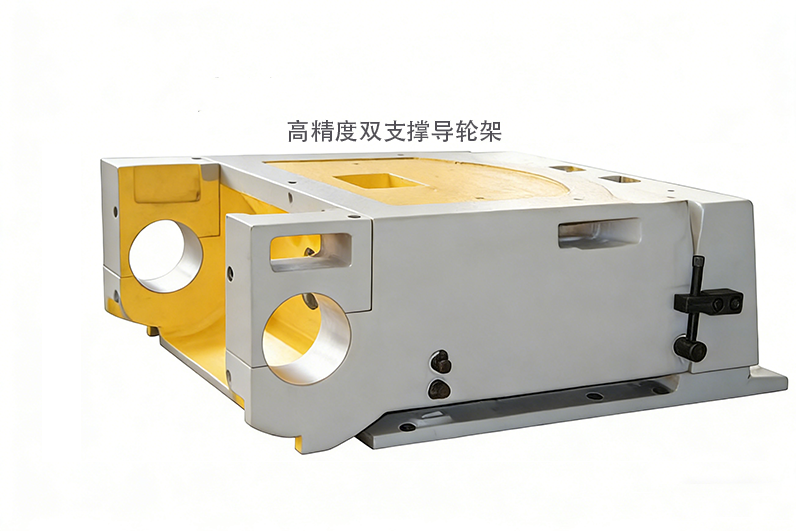

導輪規格
P350x600x203mm
磨削輪轉速
1330r/min
導輪轉速(無極)
10-200r/min
導輪架回轉角度
垂直面內
-2°~+4°
水平面內
0°~+3°
磨削輪最小進給量
0.002mm
導輪架最小進給量
0.01mm
磨削輪修整器刻度盤每轉過一格進給量
0.01mm
導輪修整器刻度盤每轉過一格進給量
0.01mm
兩砂輪中心連線至托架底面高
290mm
機床總功率
砂輪輪電動機
37KW
導輪電動機
3KW
機床引接電源
3N 50HZ 380V
機床外形尺寸(長x寬x高)
3500x1850x1720mm
機床重量
約10000Kg
工作精度(標準棒料)
圓度
0.002mm
圓柱度
0.005mm
粗糙度
Ra.32μm
