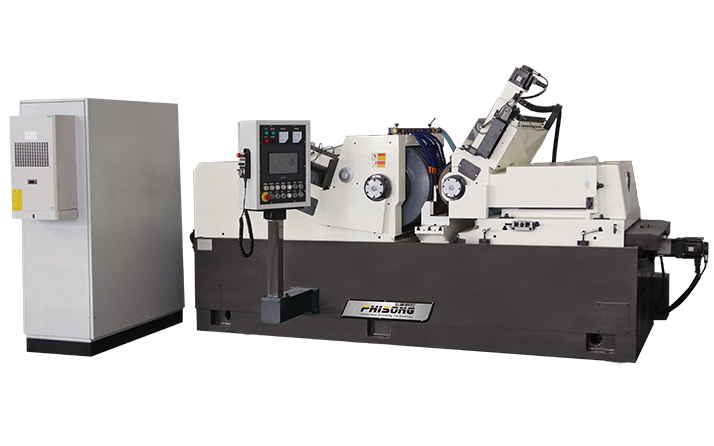

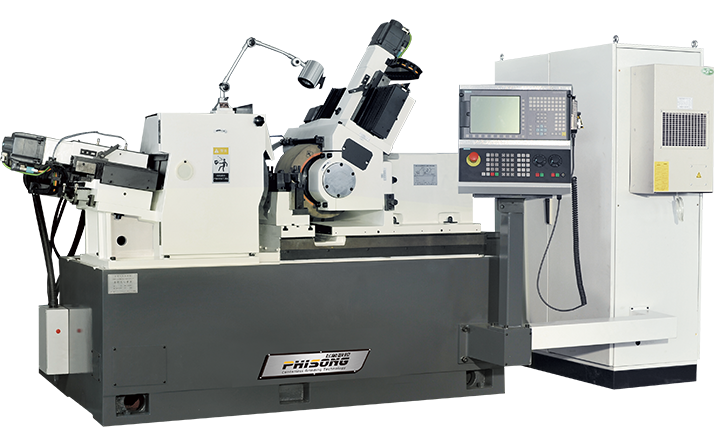

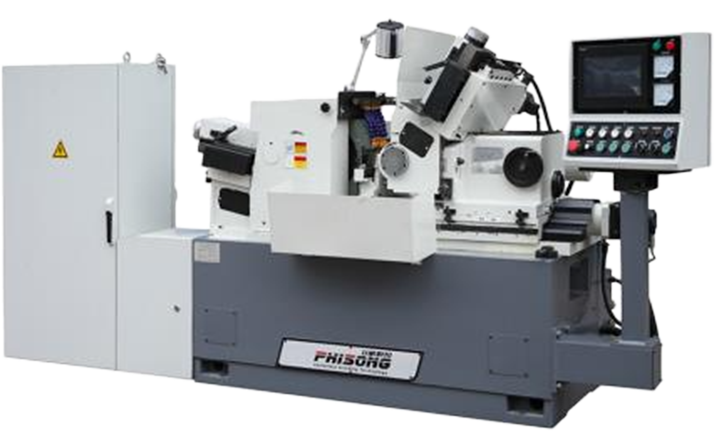

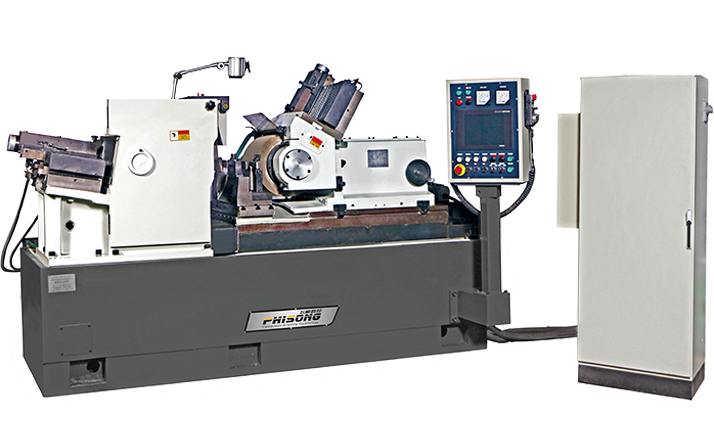

M200無心磨床
HCGM系列高精度數控無心磨床
HCGM系列高精度數控無心磨床
100
最大磨削直徑
P600×200(250)×305
砂輪規格
P350×200(300)×203
導輪規格
0.001
主進給最小進給量
性能
1.砂輪導輪修整器往復導軌均采用直線導軌。
2.砂輪導輪均為雙支承結構，主軸均為整體軸。
3.機床主進給導軌可采用SCHNEEBERGER高剛性直線導軌。
數控系統和軟件
SIEMENS數控系統
西門子
FANUC數控系統
發那科
MITSUBISHI數控系統
三菱
影片
規格參數
產品型號
M200
切入磨削
磨削直徑
5-100mm
通磨
磨削直徑
5-100mm
磨削輪規格
P600×200(250)×305mm
導輪規格
P350×200(300)×203mm
磨削輪轉速
1100r/min
導輪轉速(無極)
10-200r/min
導輪架回轉角度
垂直面內
-2°～+5°
水平面內
-1°～+3°
導輪架最小進給量
0.001mm
磨削輪修整器最小進給量
0.001mm
兩砂輪中心連線至托架底面高
200mm
冷卻水流量
100L/min
電動機功率
磨削輪電動機
22KW
導輪電動機
3KW
水泵電動機
0.45KW
潤滑泵電動機
0.09KW
磁性分離器
0.18 KW
機床引接電源
3N 50HZ 380V
機床外形尺寸(長×寬×高)
3200×1785×1800mm
機床重量
約7500Kg
工作精度(標準棒料)
圓度
0.001mm
圓柱度
0.0018mm
粗糙度
Ra0.16μm
